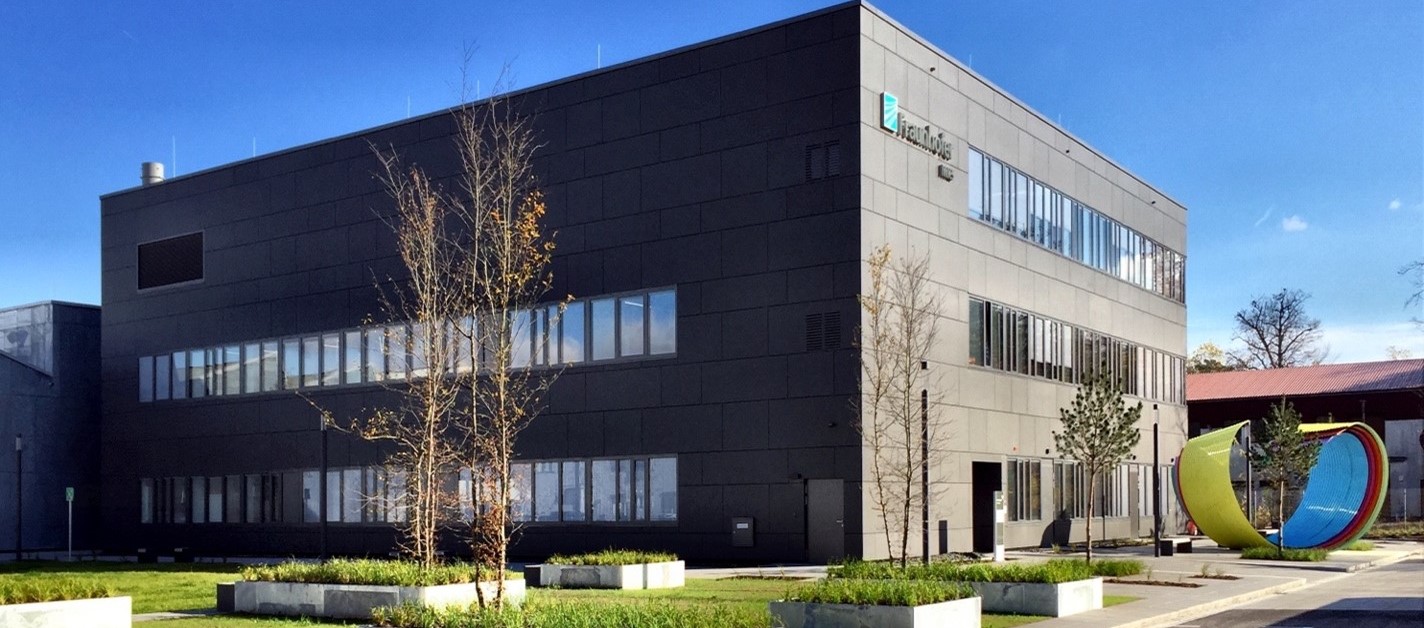

Fraunhofer IWKS Hanau

Neubau eines Büro- und Laborgebäudes mit 2 Obergeschossen mit angeschlossenem eingeschossigem Forscherflur mit weiteren Laboratorien, Technika und Nebenräumen, sowie  einer großen Technikumshalle mit integriertem 2-geschossigem Technikanbau.

Der komplette Neubau ist nicht unterkellert, sondern mittels einer dicken Bodenplatte flächig gegründet. Für die zwei Speziallabore wurden spezielle Maßnahmen zur Erschütterungsfreiheit, Dämpfung elektromagnetischer Felder und Klimakonstanz getroffen. (Impedanzbalken, entkoppelte Gerätefundamente, Helmholtz-Spulen-Käfig, Klimaschränke)

Nahe der Grundstücksgrenze wurde ein weiteres Nebengebäude mit Lagerflächen und Gaszentrale, Stickstofftank und Erdgas- und Trinkwasserübergabe errichtet.

Teil der TGA-Planung war ein Energiekonzept mit insgesamt 7 wirtschaftlich und energetisch bewerteten Varianten.

Der Gebäudekomplex ist BNB Silber zertifiziert.

Geplante Gewerke:

Sanitär:

• Trinkwasserversorgung und Laborwasser über getrenntes Netz
• Regenwasser - Dachentwässerung mit unterirdischer Speicheranlage zur Gartenbewässerung und Versickerungsanlage
• Trockene Löschwasserversorgung

Heizungstechnik:

• BHKW 109kW th + Brennwertkessel 468kW, Industriebodenheizung, BKT, Heizkörper, Luftheizer

Lüftungstechnik:

• Zu- / Abluftanlage Technika: 20.000m³/h / 17.000m³/h, 2 thermodynamische Behandlungsstufen, Platten-WRG 68,5%
• Zu- / Abluftanlage Laborgebäude 31.000m³/h / 28.000m³/h, 4 thermodynamische Zuluftbehandlungsstufen + adiabate Kühlung, KVS-WRG 73% Temperatur-Wirkungsgrad bezogen auf die Zuluft.
• 2 Präzisionsklimaschränke Σ 2.700m³/h
• 3 ex.-geschützte Dachventilatoren für Chemieabluft Σ 11.000m³/h

Kältetechnik:

• Außenstehender Turbocore-Verdichter Kaltwassersatz 617kW mit Freikühlung
• 3 Kühlkaltwassernetze 10/16, 16/22 und 18/24 Prozesskühlwasser

Medientechnik:

• VE-Wasseranlage Erzeugung mit Enthärtung 2,5m³/h und Umkehrosmose 500l/h, Ringleitung mit UV-Desinfektion und 10 Verbraucheranschlüssen
• Druckluftanlage mit ölfreiem Doppelkompressor 720 l/min, Kältetrockner, Microfiltration, ca. 50 Verbraucheranschlüsse
• Technische Gase, Argon Flaschenstation und Flüssigstickstoff-Miettank, zus. 85 Verbraucheranschlüsse
• Gaswarnanlage Sauerstoffmangel, Wasserstoffüberwachung, 9 Sensoren

MSR-Technik:

• 4 ISPs mit insg. 1600 Datenpunkten

Außenanlagen:

• Freianlagenentwässerung mit Rinnenrigolen, inklusive Bodenaustauschmaßnahmen aus Bodenbelastung

Wesentliche Parameter zum Bauvorhaben:

• Planungszeitraum von 11/2015 - 08/2018,
• Bauzeit: von 11/2017 (Rohbau) (Mulden 02/2018) - 09/2020 (TGA)
  Übergabe des Objekts: 28.09.2020
• Bearbeitete Leistungsphasen HOAI: 1-8
• Honorarzone: II und III
• BGF m²: 5.177
• Gesamtbaukosten (KG 200 – KG 600): 23,35 Mio. € (netto)
• TGA-Gesamtkosten (KG 400): 3,6 Mio. € (netto)
