Neubau Immundiagnostik-Produktion / Mannheim

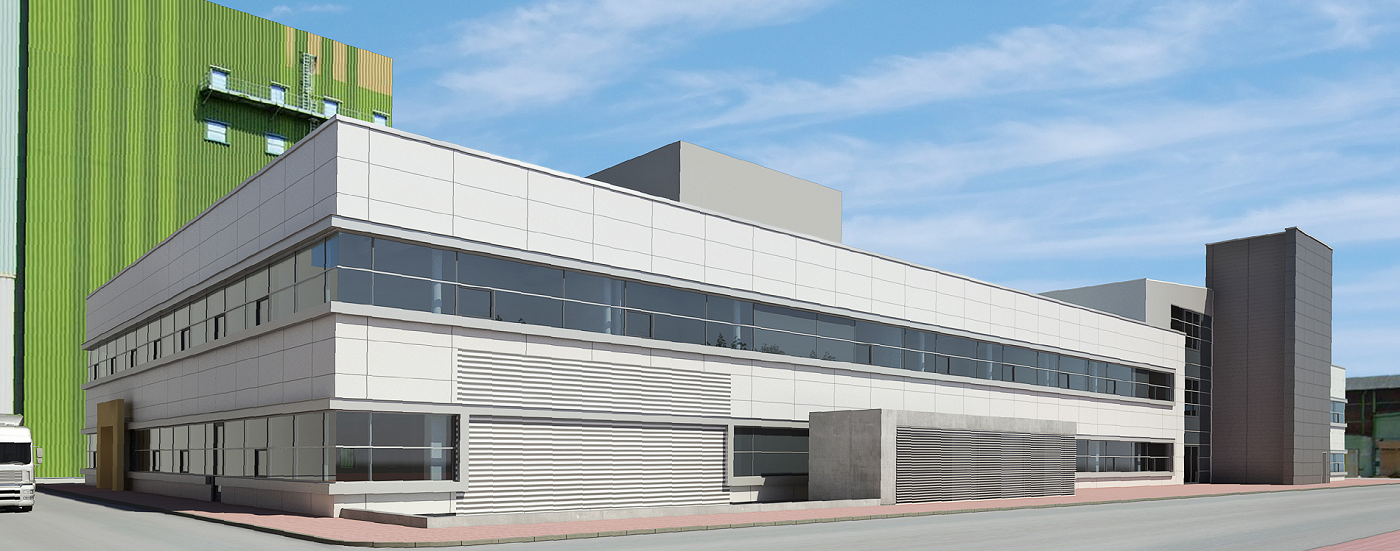

Für die Herstellung und Abfüllung von Diagnostika wurde auf dem Gelände des Standortes Mannheim ein Neubau (Länge ca. 94 m, Breite ca. 40 m, Höhe ca. 15 m) errichtet.

Projektdaten

Auftraggeber / Bauherr Roche Diagnostics GmbH

Architekt Schmidt & Schmidt

Leistungszeit / Bauzeit 2008-2009, 2009-2010

Leistung Anlagengruppen Sanitär-, heizungs-, Lüftungs-, Kälte und MSR- Technik

Leistungsphasen 2 - 8

Auftragsvolumen 4,205 Mio. € brutto

BGF 9.500m²

Projektbeschreibung

Der Neubau gliedert sich wie folgt:

Untergeschoss (Teilunterkellerung) mit Technikbereichen
Erdgeschoss mit Anlieferung, Einwaage, Verpackung, Abfüllung, Logistik, Büros
1. Obergeschoss mit Hygienebereich mit Ansatz, Abfüllung und Reinigung, Labore, Umkleide, Pausenraum, Technik
2. Obergeschoss mit Technikbereich

Die Versorgung des Gebäudes mit den benötigten Medien / Energien erfolgt über das Netz Infrastruktur. Kühlsole wird aus einem benachbarten Gebäude herangeführt.

Wesentliche Parameter zum Bauvorhaben:

Inbetriebnahme Qualifizierung bis 06/2011, geplante Gewerke: Sanitär-, Heizungs-, Lüftungs-, Kälte und MSR-Technik (HOAI-Phasen: 2–8)
Komplette Planung im 3D-Modell und Koordination mit 3D-Prozessplanung, Reinraumklasse D nach GMP (ISO 8). Koordination der Hook-Up – Leistungen für das Equipment. Im Gebäude benötigte Medien
Klimakaltwasser mit ca. 1.300 kW. Kühlwasser ca. 1.450 kW, Sole für Kühlräume und Prozess ca. 250 kW
Dampf (2,5 bar ü) 4.500 kg/h, Druckluft 450 Nm³/h, Stickstoff 150 Nm³/h (aus Tank mit Kaltverdampfer)
Lüftungsanlagen mit einer Gesamtluftmenge von ≈ 96.500 m³/h, Bausumme TGA: ≈ 3,5 Mio. € netto
Gesamtinvestitionsvolumen: 57 Mio. € netto, BRI: 56.400 m³, HNF: 4.900 m²
