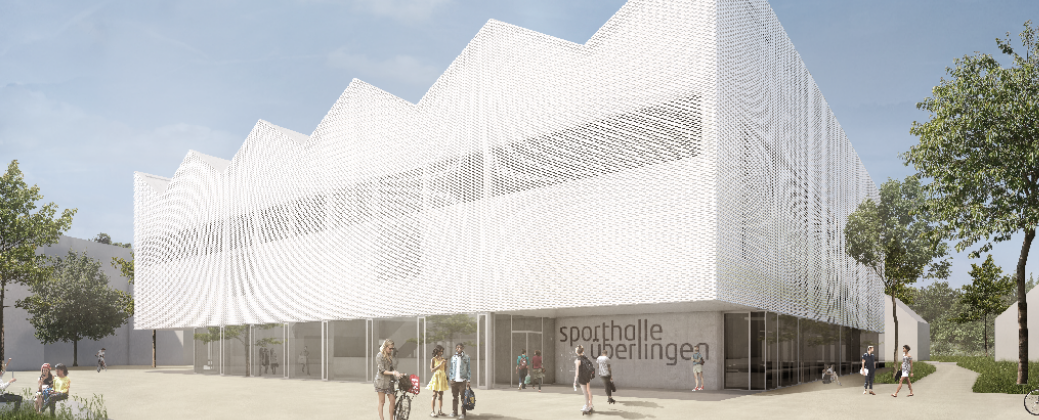

Schulcampus Überlingen, BA 1: Neubau Sporthallen

Neubau einer Sporthalle (3-Feldhalle / Versammlungsstätte, Ballsporthalle und Geräteturnhalle) und zugehöriges Parkdeck, als Teil des zukünftigen Schulcampus. Zusätzlich wird eine Heizzentrale im Endausbau zur Versorgung des gesamten Schulcampus geplant.

Die Regenentwässerung erfolgt als Druckentwässerung mit Zuführung zur Versickerung. Es sind sanitäre Anlagen für Duschen, Umkleiden und WC´s vorgesehen, die Trinkwassererwärmung erfolgt im Durchflusssystem.

Die Beheizung erfolgt durch eine Geothermieanlage mit Erdsonden bis 90 m, zur Wärmeerzeugung mit Gaswärmepumpen-Kaskade und Gasbrennwertkessel.

Die Wärmeversorgung der Sporthalle / Versammlungsstätte erfolgt über Fußbodenheizung. Die übrigen Sporthallen werden über Deckenstrahlplatten beheizt, die hinter der Metallrasterdecke installiert werden.

Belüftung der Hallen erfolgt über eine Teilklimaanlage mit adiabater Kühlung für die Sporthallen und eine Lüftungsanlage für die Nebenräume. Die Einbringung der Zuluft erfolgt über Quellluft bzw. Weitwurfdüsen und Lüftungsgitter.

Elektrotechnische Anlagen mit Daten- / Medientechnik und vollflächiger Brandmeldeanlage zur Aufschaltung auf die Feuerwehr, Sprachalarmierungsanlage. Ausstattung mit einem normgerechten Notfall- und Gefahrenreaktionssystem zur Amokprävention.

Maschinenraumloser Seilaufzug mit 4 Haltestellen in behindertengerechter Ausführung.

Gebäudeautomationssystem einschließlich Gebäudeleittechnik.

Wesentliche Parameter zum Bauvorhaben:

• Planungszeitraum von 04/2017 - 05/2019, Bauzeit: 08/2018 - 07/2020
• Bearbeitete Leistungsphasen HOAI: 1-9
• Gesamtbaukosten (KG 200 – KG 600): 15,88 Mio. € (brutto)
• TGA-Gesamtkosten (KG 400): 3,35 Mio. € (brutto)

• Honorarzone: II
• BRI m³: 41.200, HNF m²: 3.501, BGF m²: 5.675
• Geplante Gewerke: Sanitär, Heizung, Geothermie, Lüftung, Elektro- / Datentechnik, Förderanlagen
